Jeneratörde Faz Dengesizliği: Nedenleri ve Düzeltme Yöntemleri

Faz Dengesizliği Nedir ve Jeneratörlerde Neden Olur?

Üç fazlı bir jeneratörün çıkışında fazlar arasındaki gerilim veya akım değerlerinin farklı olması faz dengesizliği olarak tanımlanır. Bu durum, jeneratörün nominal değerlerde çalışmasını engelleyerek hem makineye hem de beslediği ekipmanlara zarar verir.

Bu rehberde faz dengesizliğinin tanımını, nedenlerini, belirtilerini ve düzeltme yöntemlerini; hangi ölçümlerin yapılması gerektiğini ve doğru jeneratör seçiminin bu sorunu nasıl azalttığını bulacaksınız.

Tanım ve Temel Elektriksel Kavramlar

Üç fazlı bir sistemde ideal durum, her fazın geriliminin ve akımının eşit büyüklükte olması ve aralarında 120 derece faz farkı bulunmasıdır. Bu denge bozulduğunda gerilim dengesizliği ve akım dengesizliği ortaya çıkar. Dengesizlik oranı şu formülle hesaplanır: (maksimum sapma ÷ ortalama değer) × 100.

NEMA MG1 standardına göre gerilim dengesizliği %2’yi, akım dengesizliği %10’u aştığında jeneratör üzerindeki termal ve mekanik yük belirgin şekilde artar. NEMA MG1, alternatörlerin %1 gerilim dengesizliğinde dahi tam yükte çalıştırılmamasını önerir.

Jeneratörde Faz Dengesizliğinin Yaygın Nedenleri

Faz dengesizliğinin kökeni çoğu zaman yüke, bazen de jeneratörün kendisine dayanır:

• Dengesiz yük dağılımı: Tek fazlı yüklerin (aydınlatma, priz grupları, küçük motorlar) fazlara rastgele bağlanması en sık görülen nedendir.
• Tek fazlı yüklerin aşırı yüklenmesi: Bir fazın sürekli yüksek çekmesi, o fazda gerilim düşüşüne yol açar.
• Nötr hattı sorunları: Gevşek bağlantı, yetersiz kesit veya kopuk nötr, faz gerilimlerinin kaymasına neden olur.
• Harmonik bozulma: Anahtarlamalı güç kaynakları ve sürücüler, nötr hattında aşırı akım üretir.
• Jeneratör sargı arızaları: Kısmi kısa devre veya yalıtım zayıflaması, fazlar arası dengesizliği doğurur.
• Yanlış bağlantılar: Ters bağlanan faz sırası veya hatalı klemens bağlantısı.

Faz Dengesizliğinin Jeneratöre ve Ekipmanlara Etkileri

Jeneratör Üzerindeki Olumsuz Etkiler

Dengesiz yük, alternatör sargılarında negatif sıralı akım bileşeni oluşturur. Bu bileşen rotorda çift frekanslı manyetik alan yaratır ve aşırı ısınmaya yol açar. Sonuçlar:

• Sargı sıcaklığının 10-15 °C artması; yalıtım ömrünün her 10 °C için yaklaşık yarıya inmesi
• Verimde %3-8 düşüş
• Artan titreşim ve rulman hasarı
• Dizel jeneratör bakım aralıklarının kısalması

Bağlı Elektrikli Cihazlara Verdiği Zararlar

Dengesiz gerilim, motorda aşırı akım çekilmesine ve sargı sıcaklığının yükselmesine neden olur. Elektronik cihazlarda gerilim dalgalanması veri kaybına ve güç kaynağı arızalarına yol açar. Üç fazlı motorlar, %3 gerilim dengesizliğinde nominal akımın %18’ine kadar fazla akım çekebilir.

Faz Dengesizliği Belirtileri: Ne Zaman Müdahale Etmeli?

Sık Görülen Uyarı İşaretleri

Aşağıdaki belirtiler faz dengesizliği olasılığını güçlendirir:

• Jeneratörden normalin dışında uğultu veya titreşim gelmesi
• Sık sigorta atması veya devre kesici açması
• Fazlardan birinde belirgin gerilim düşüşü
• Pano üzerindeki sıcaklık artışı ve kablo klemenslerinde renk değişimi
• Motorların zorlanması ve aşırı ısınması

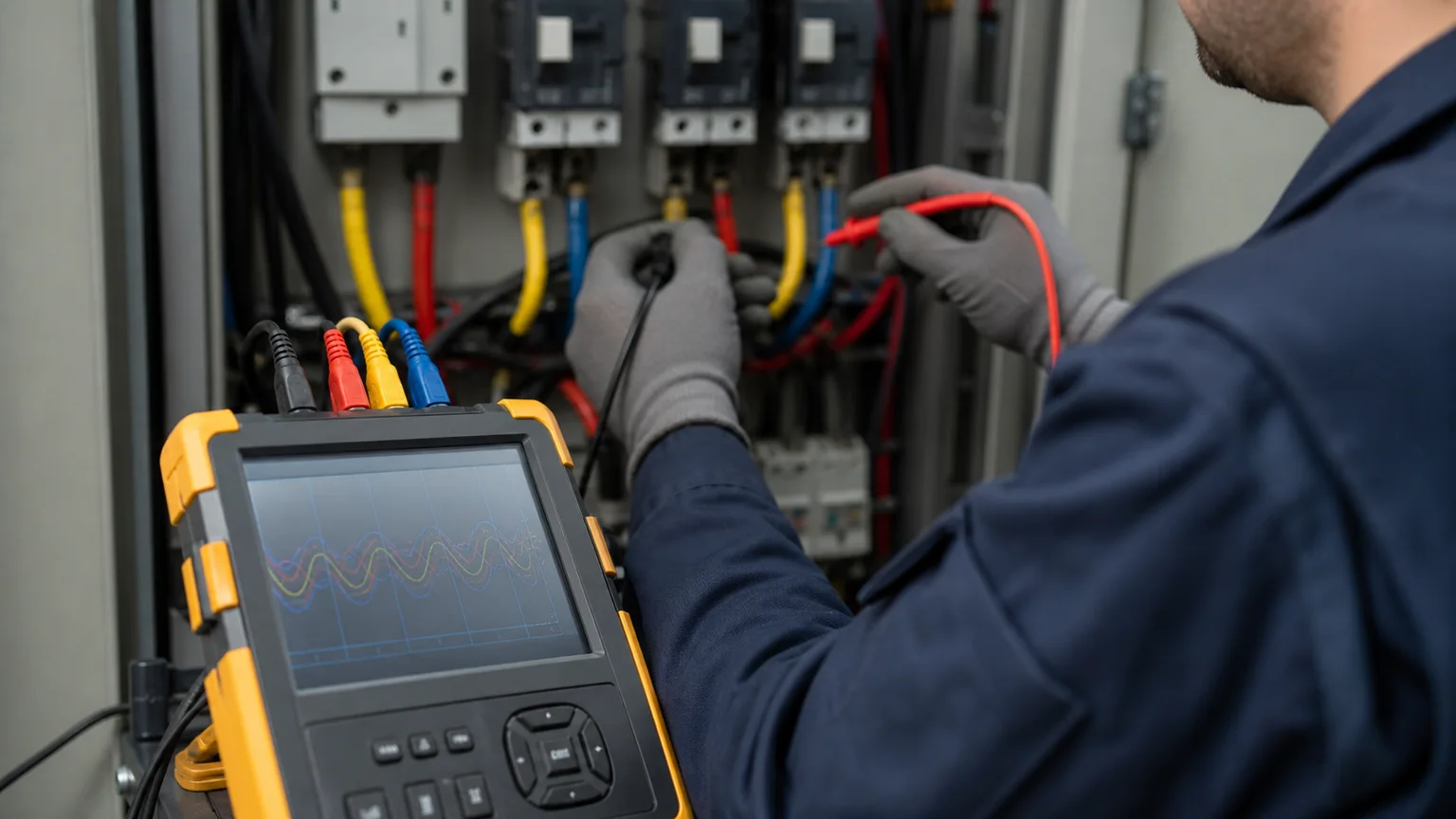

Ölçüm ve Teşhis Yöntemleri

Doğru jeneratör arıza teşhisi için şu adımlar izlenir:

• Multimetre: Faz-nötr ve faz-faz gerilimlerini ölçün.
• Pens ampermetre: Her fazın akımını ayrı ayrı kaydedin.
• Güç analizörü: Harmonik bozulma, güç faktörü ve gerilim dengesizliğini ölçün.

Faz akımları arasındaki fark %10’u, faz gerilimleri arasındaki fark %2’yi aştığında müdahale gerekir. Ölçümler yalnızca yetkin teknik personel tarafından, enerji izolasyonu prosedürlerine uygun şekilde yapılmalıdır.

Faz Dengesizliğini Önleme ve Düzeltme Yöntemleri

Yük Dengeleme Teknikleri

Yükleri fazlara eşit dağıtmak en etkili çözümdür. Tek fazlı yükleri gruplandırıp her faza benzer toplam güç atayın. Yük dağılım planı hazırlayarak panoya asın ve değişikliklerde güncelleyin.

Nötr Hattı ve Topraklama Düzenlemeleri

Harmonik bozulmanın yoğun olduğu tesislerde nötr iletken kesitini faz kesitine eşit veya daha büyük seçin. Topraklama direncini düzenli ölçün; yüksek direnç, dengesizliği büyütür.

Otomatik Dengeleme Sistemleri

• Faz dengeleyici cihazlar: Yükü otomatik olarak fazlar arasında kaydırır.
• Harmonik filtre: Nötr hattındaki aşırı akımı azaltır.
• Faz koruma rölesi: Dengesizlik eşiği aşıldığında jeneratörü devreden çıkarır.
• Otomatik transfer anahtarı (ATS): Yük geçişlerini kontrollü yapar, ani yüklenmeyi önler.

İstanbul’da Jeneratör Faz Dengesizliği İçin Acil Müdahale ve Servis

Acil Durumlarda Yapılması Gerekenler

Aşırı ısınma, duman veya yanık kokusu fark ettiğinizde jeneratörü güvenli şekilde durdurun ve yükleri azaltın. Enerjiyi izole ettikten sonra yetkin bir teknisyen çağırın. Sargı veya pano içi müdahaleyi kendiniz yapmayın.

Profesyonel Servis Seçerken Dikkat Edilecekler

İstanbul genelinde 7/24 jeneratör servisi sunan firmalar mevcuttur. Servis seçerken şu kriterlere bakın:

• Yetkili servis belgesi ve teknik personel yeterliliği
• Orijinal veya eşdeğer yedek parça kullanımı
• Şeffaf fiyatlandırma ve önceden verilen teklif
• Garanti kapsamı ve servis raporu

Faz Dengesizliği Düzeltme Maliyetleri ve Bakım Planı

Ortalama Maliyet Aralıkları

İstanbul’da tipik maliyet aralıkları (2024 itibarıyla tahmini):

İşlem	Tahmini Maliyet
Ölçüm ve teşhis	1.500 – 4.000 TL
Yük dengeleme (işçilik)	2.000 – 6.000 TL
Faz koruma rölesi montajı	3.000 – 8.000 TL
Sargı onarımı	15.000 TL ve üzeri

Düzenli Bakım ile Uzun Vadeli Tasarruf

Yıllık bakım sözleşmeleri, arıza öncesi tespit sağlar. Termal kamera ile periyodik izleme, sıcak noktaları erken ortaya çıkarır. Düzenli dizel jeneratör bakımı, beklenmedik duruş maliyetlerini azaltır.

Sık Yapılan Hatalar ve Doğru Uygulamalar

Kullanıcıların Düştüğü Tuzaklar

• Yükleri rastgele fazlara bağlamak
• Nötr hattını ihmal etmek
• Jeneratörü sürekli aşırı yüklemek
• Kalitesiz parça kullanmak
• Ölçüm yapmadan müdahale etmek

Uzman Önerileri

Düzenli ölçüm yapın, yük dağılım planı hazırlayın ve şüpheli durumlarda profesyonel destek alın. Üretici kılavuzuna uyun; enerji izolasyonu olmadan hiçbir elektriksel müdahale yapmayın.

Jeneratör Seçimi ve Faz Dengesizliğine Dayanıklı Sistemler

Doğru Jeneratör Kapasitesi Seçimi

Yük analizi yaparak toplam gücü, güç faktörünü ve kalkış akımlarını hesaplayın. Rezerv kapasite olarak %20-25 pay bırakın. Yanlış boyutlandırma, dengesizliğe karşı toleransı düşürür.

Dengesizliğe Dayanıklı Jeneratör Özellikleri

• Dengeli sargı yapısına sahip alternatör
• Otomatik gerilim regülatörü (AVR)
• Dijital kontrol paneli ve faz koruma rölesi
• Harmonik filtre uyumu

İstanbul’da yaygın kullanılan AC jeneratör ve dizel jeneratör modellerinde bu özelliklerin bulunup bulunmadığını satın alma öncesinde teyit edin.

Sıkça Sorulan Sorular

Jeneratörde faz dengesizliği nasıl anlaşılır?

Faz akımları ve gerilimleri arasındaki fark ölçülerek anlaşılır. Akım farkı %10’u, gerilim farkı %2’yi aştığında dengesizlik vardır. Anormal ses, titreşim ve sık sigorta atması da belirtidir.

Faz dengesizliği jeneratöre kalıcı zarar verir mi?

Uzun süre devam ederse evet. Sargı yalıtımı bozulur, rulmanlar aşınır ve alternatör ömrü kısalır. Erken müdahale kalıcı hasarı önler.

Faz dengesizliği nasıl düzeltilir?

Yükleri fazlara eşit dağıtmak, nötr hattını güçlendirmek, harmonik filtre ve faz koruma rölesi kullanmak temel çözümlerdir. Ölçüm sonrası planlı müdahale gerekir.

İstanbul’da jeneratör faz dengesizliği için acil servis nereden bulunur?

7/24 hizmet veren yetkili jeneratör servislerinden destek alınabilir. Servis seçerken belge, yedek parça kalitesi ve fiyat şeffaflığını kontrol edin.

Faz dengesizliği sigorta atmasına neden olur mu?

Evet. Bir fazın aşırı akım çekmesi, o fazdaki sigortanın veya devre kesicinin atmasına yol açar. Tekrarlayan atmalar dengesizliğin göstergesidir.

Jeneratörde faz dengesizliği tamiri ne kadar sürer?

Basit yük dengeleme 1-2 saat sürer. Sargı onarımı veya parça değişimi gerektiren durumlar 1-3 güne kadar uzayabilir. Süre, arızanın kapsamına bağlıdır.

Faz dengesizliği, doğru ölçüm ve planlı bakımla büyük ölçüde kontrol altında tutulabilir. Belirtileri erken fark etmek, yük dağılımını düzenli gözden geçirmek ve şüpheli durumlarda yetkin teknik desteğe başvurmak, jeneratörünüzün ömrünü ve işletme güvenliğinizi doğrudan korur.
